工法採用の経緯

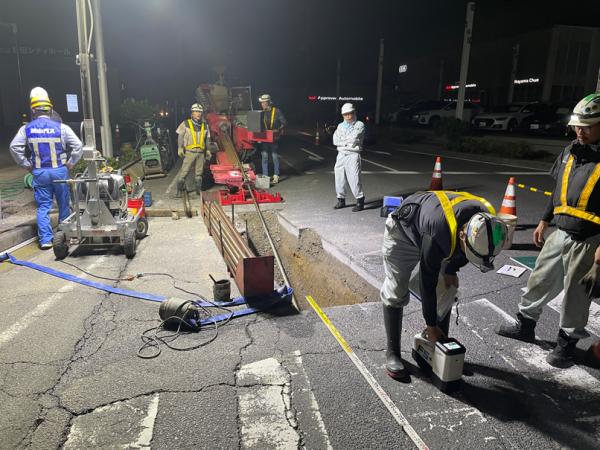

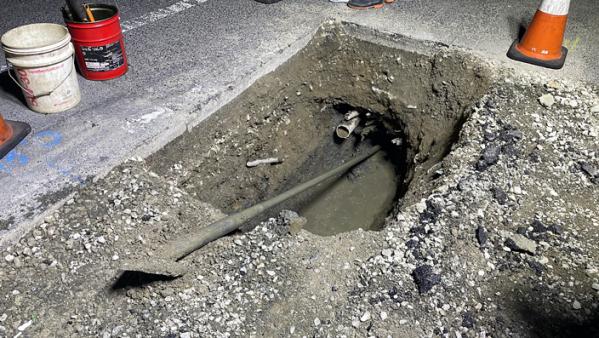

今回の埋設計画は、管径：φ200ｍｍ、管種：PE管（高密度ポリエチレン管）を県道（旧国道）と市道の交差点下部に非開削工法にて埋設施工するものです。既設埋設物（電線共同溝、中圧ガス管、水道管、下水道管）が非常に多く、従来の推進工法に必要な鋼製立坑を構築するスペースがない状況でした。HDD工法は、非常に簡易な発進坑・到達坑で施工が可能であるため、鋼製立坑を構築できない状況下でも非開削工が可能です。また、誘導式水平ドリルの特性を活かしたS字曲線施工により、既設埋設物を迂回しての施工を計画しました。

工法の評価

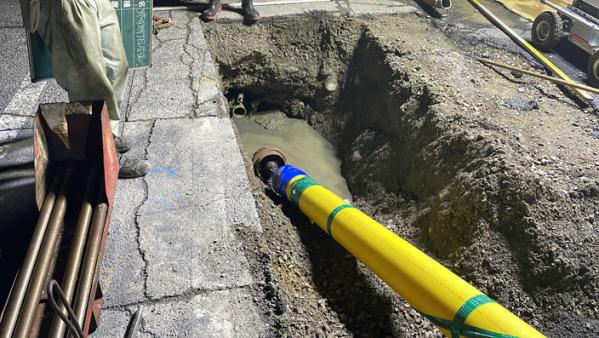

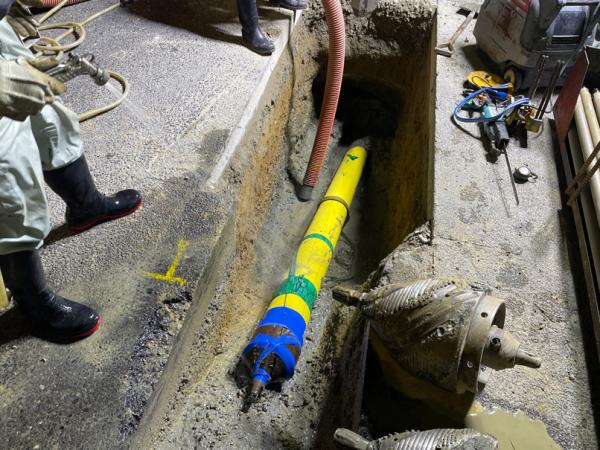

今回の施工では、既設埋設物を迂回するためS字曲線を描いた埋設計画になり、HDD工法（誘導式水平ドリル）の特徴が十分に発揮されました。また、施工中の急な土質の変化（鉱滓層）には、施工中に硬質土用ドリルヘッドに交換し、急な土質変化にも対応できました。HDD工法は、簡易な立坑で施工が可能であり、立坑工、補助工法（薬液注入工）、管挿入工等の工程が不要となる為、工程の大幅な短縮と、それに伴うトータルコストの低減が図れました。スピーディーな施工で、近隣への影響（交通渋滞等）を最小限にでき、安全かつ早期に工事を完成させることができました。
